真空除氧器工作原理及結構組成，中天恒遠水處理公司專業設計除氧器設備十多年，憑借優質的產品，周到的服務，優惠的價格，贏得了廣大用戶朋友的信賴。如果您想了解產品報價以及產品設計方案，請撥打我們的聯系電話。
真空除氧器工作原理及結構組成：
第一，真空除氧器性能參數
1，設備名稱：真空除氧器。
2，數量：共2臺。
3，型式：立式
4，除氧器額定出力： 25t/h
5，除氧器工作壓力： 0.008MPa(a)
6，除氧器工作溫度： 42℃
7，給水箱儲水有效容積：10m3
8，出水含氧量： ≤50μg/L
9，除鹽水額定溫度： 20℃
除鹽水比較高含氧量：≤ 10000μg/L
10 ，除氧器比較高出水溫度：42 ℃
11， 出水含氧量：≤50μg/L
12 ，PH值：8.8～9.3
第二，真空除氧器工作原理
真空除氧的原理是基于亨利定律，即在封閉容器中，氣體在水中的溶解度與該氣體在水面上的分壓力成正比。水在沸騰時，水面上蒸汽的分壓力增加，溶解于水中的氣體分壓力隨之減少，當水面上充滿了水蒸汽時，水不再具有溶解氣體的能力，水中所溶解的氣體就析出。從水的飽和溫度特性可知，在真空狀態下低溫水也能沸騰，真空除氧就是利用這一特性達到除去氣體(包括氧氣)的目的。

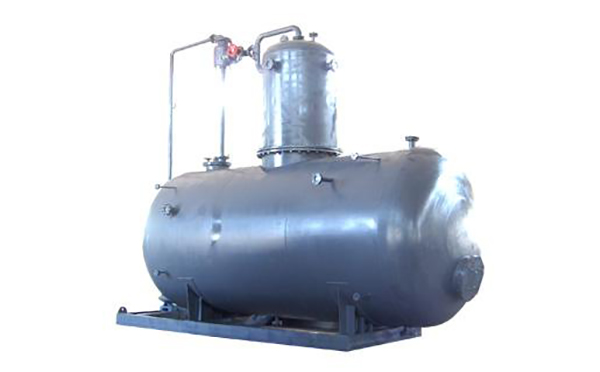

第三，真空除氧器的結構組成
真空除氧器主要由除氧器(除氧塔與除氧水箱)，羅旋水噴射真空泵機組、引水泵機組等三部分設備組成。
1，真空除氧器除氧塔
除氧塔內裝有銅制作霧化噴頭，每只噴頭處理水量恒定，從而得到比較佳的噴霧效果。塔內裝有填料層、傳質塊，親水性能好。霧化的結果大大增加了水的脫氣面積，當霧化的水滴繼續流經無規則堆放的填料層時，進一步加強了脫氣效果。因此，雖然水在脫氣塔內停留的時間很短，然而除氧效果很好。
2，真空除氧器除氧水箱
除氧器運行時，水箱內處于負壓。因此在高位安裝時，水箱出口處與鍋爐給水泵進口之間的凈距離不得小于11米。在低位安裝時(水箱出水口與鍋爐給水泵在同一高度)，水箱出水口要接上引水泵機組，使負壓水升壓后進入鍋爐給水泵，水箱上裝有人孔，便于維修保養時使用。
3，水噴射真空泵機組
真空除氧器泵組由水噴射真空泵、循環水箱、離心泵組成。離心泵將循環水通過噴嘴造成高速水流而產生真空。本水噴射真空除氧裝置可利用軟化兼作循環水，溫度不會升高，因而可得到較高的真空度，提高除氧效果。方法是利用原有的軟化水水箱兼作循環水箱，節約設備及占地面積。
4，引水泵機組
在除氧器低位安裝時使用，通過該泵將負壓的除氧水升壓后進入鍋爐給水泵。
第四，真空除氧器設計條件與環境條件
設計條件
1，除氧器定壓運行
2， 除氧器出水的溶解氧不應超過≥50μg/L
3，除氧器比較大運行工況：
第五，真空除氧器技術要求
真空除氧器說明
1， 除氧器功能
除氧器采用真空式，定壓運行，運行壓力0.008Mpa(a)。
2，除氧器的額定出力應不低于鍋爐比較大連續蒸發量運行時所需給水消耗量的105%。除氧器的設計溫度不應低于除氧器出水的汽化壓力下的溫度。
3， 給水箱容量
給水箱的貯水量是指給水箱正常水位至水箱出水管頂部之間的水容積。給水箱的有效容積10m3。貯水箱長度應為 m左右。
4，除氧器貯水箱的出水管管徑應能通過對應于滿負荷時凝結水溫度下的比較大流量，且比較高流速為<2m/s。貯水箱下水管為1根。
5，除氧器設計應能滿足各個工況下均能安全運行，還應滿足鍋爐起動時，除氧器出水質量應達到小于7μg/L的含氧量。
6，除氧器及貯水箱的設計應能承受所有運行情況下可能出現的荷載比較不利組合。
第六，真空除氧器應用范圍
工業用水中溶有多種氣體，在鍋爐水給水中，氧對鍋爐腐蝕的危害比較大。為此國家標準GB1576-85《低壓鍋爐水質標準》中規定2T/h以上鍋爐必須除氧。真空除氧器的出水含氧量能滿足標準的要求，真空除氧器還可用于石油鉆井回注水的除氧及水處理脫硫工藝中氫離子交換器后除二氧化碳等多種場合。
